Egyedi akril kijelző tervezési folyamat

Tavaly márciusban egy kozmetikai márka hívott minket. Tizenkét üzlet negyven-hét kijelzőjén feszültséget okozó-finom repedések keletkeztek, amelyek pókhálóként terjedtek szét az akril felületen. Nyolc héttel a telepítés után. Az eladó extrudált akrilt használt a parfümtesztelőkhöz. 23 000 dollár a kijelzők, plusz 31 000 dollár a sürgősségi cserékért, plusz a repedt lámpatestek zászlóshajókból történő kihúzásának költsége a csúcsszezonban.

Extrudált akril és alkohol{0}}alapú illatok. Mindenkinek, aki kozmetikai termékekhez vásárol kijelzőket, tudnia kell, hogy ez a kombináció nem működik. De a beszerzési csapatok nem mindig tudják, és egyes szállítók nem mondják el nekik.

Anyag kiválasztása

Az öntött és az extrudált akril egyforma a lapon. Ugyanaz a tisztaság, ugyanaz a védőfólia, ugyanazok az általános méretek az állványon. A gyártási folyamat hozza létre a különbséget.

Öntött akril: folyékony MMA monomer, üvegformákba öntve, hő és nyomás alatt órákon át keményedik. Hosszú molekulaláncok, szoros összefonódás, magas vegyszerállóság. Extrudált akril: A PMMA pelletek megolvadnak és folyamatosan görgőkön nyomva. Gyorsabb gyártás, alacsonyabb költség, rövidebb molekulaláncok, belső feszültség a gyors lehűlésből.

A lézer viselkedése többet számít, mint azt a specifikációs lapok sugallják. Az öntött akrilon lévő CO2 lézer olyan éleket hoz létre, amelyek minden szögből jól láthatóak. Ugyanazok a beállítások az extrudált lapon,{3}}látható vonalak futnak át a szélén, enyhe homály. A gravírozott logók esetében az öntvény azt az éles, matt fehér színt adja, amely átlátszik a bolti padlón. Szürke és átlátszó extrudált gravírozás. Olcsónak tűnik.

A vegyszerállóság bizonyos alkalmazásoknál nem alku tárgya. Parfümbemutatók, körömlakk-állványok, kézfertőtlenítő állomások, bőrápoló teszterek, bármi, ami szalonkörnyezetben van, -csak akril öntvény. Láttuk, ahogy az extrudált szerelvények mikro-repedéseket hoznak létre nem másból, mint a környező alkoholgőzből a szépségápolási kiskereskedelmi környezetben. A repedések terjednek. Két hónapon belül kicseréli a terméket.

A vastagságtűrés mindkét irányban csökkenti. Az öntött akril névleges 5 mm-es mérete 4,5 és 5,5 mm között lehet. Extrudált tartás ±5%. Azoknál a kijelzőknél, amelyekben hornyolt összeállítású-fülek illeszkednek a precíziós-vágott nyílásokba-, az extrudált jobban működik. Egyes projektek mindkettőt kombinálják: extrudált szerkezeti keretekhez, ahol az illeszkedés számít, öntött{11}}elülső kozmetikai panelekhez. Olyan gyártóra van szükség, aki érti, mikor kell használni mindegyiket.

Vastagság és terhelhetőség

Merevségi skálák a vastagsági kockával. Dupla vastagság, nyolcszoros merevség. Ez a kapcsolat mozgatja a legtöbb strukturális döntést.

Amit a diagramok nem mutatnak: kúszás. Az akril tartós terhelés alatt lassan elhajlik az idő múlásával. A 30-perces terhelési teszten átmenő polc hat hónapos készlettartás után látható meghajlást mutat. Állandó telepítéseknél 15-20%-kal-több adjuk meg. A konzisztens súlyú illatú palackokat, kozmetikai tégelyeket és alumínium megerősítő síneket tartalmazó polcokhoz. Az akril tisztának tűnik; az alumínium hordozza a terhet.

Nem mindig a vastagabb a válasz. Egy 10 mm-es lap nagyjából 3-szor egy 5 mm-es lapért kerül. Az anyagköltség gyorsabban növekszik, mint a lineárisnál, mivel a vastagon öntött akril hosszabb kikeményedési időt igényel, és nagyobb a hibaaránya a gyártás során. Néha a megfelelő megoldás a vékonyabb anyag, szerkezeti megerősítéssel, nem pedig a masszív tömör panelek.

A tervezéstől-a gyártásig{1}}menő munkafolyamat

Nyolc szakasz a koncepciótól a szállításig. Mindegyik számít.

Felfedezés és specifikáció.Nem formalitás. Dokumentáltuk a kiskereskedelmi környezetet,{1}}a bevásárlóközpont kioszkot közvetlen napsugárzással? Klímaszabályozott{2}} butik? A szabadban napellenző alatt? Az UV-sugárzás befolyásolja az anyagválasztást és a felület élettartamát. A hőmérséklet-tartomány befolyásolja a ragasztó kiválasztását. Az érintési gyakoriság határozza meg a felületkezelést. Tisztítókémiai kompatibilitás-egyes kereskedelmi láncok speciális fertőtlenítőszereket írnak elő, amelyek megtámadnak bizonyos bevonatokat.

A termék súlya és eloszlása. Márkairányelvek pontos Pantone referenciákkal. A logó elhelyezésének szabályai. Kivitelkövetelmények-fényes, matt, matt, háttérvilágítású. Méretkorlátozások a kiskereskedelmi berendezési tervből. Idővonal és költségvetési paraméterek. Mindez belekerül egy technikai tájékoztatóba, amely mindent lefelé irányít.

Mérnöki és CAD.SolidWorks modellezés. FEA feszültségelemzés a teherhordó alkatrészeken-,-különösen fontos a konzolos polcok és a magas tömegközéppontú, szabadon álló egységek esetében. A LED-es integrált kijelzők esetében modellezzük a termikus viselkedést. A LED szalagok hőt termelnek. Akril szigetel. A szerkezetbe tervezett szellőző utak nélkül helyi vetemedést kap közvetlenül a fényforrás felett. Vagy az akril megsárgulása a tartós hőhatás miatt. Mindkettőt láttuk.

A gyártási rajzok GD&T feliratokat használnak a kritikus méretekhez. Az összeszerelési sorrend dokumentációja. A kötőelemek specifikációit-a termékvonalakon keresztül szabványosítjuk bizonyos csavartípusokra és ragasztókra a helyszíni szervizelés egyszerűsítése érdekében.

Prototípus gyártás.Csak gyártási módszerek. A parancsikonokkal készült prototípus semmit sem mond el a végtermékről. Prototípusaink ugyanazokon a lézervágási paramétereken, CNC maróprogramokon és oldószeres hegesztési eljárásokon mennek keresztül, mint a teljes gyártási folyamaton.

Itt elkapjuk a problémákat: ízületi szilárdsági problémák, amelyek csak terhelés alatt jelentkeznek. Olyan összeállítási sorozatok, amelyek papíron jól néznek ki, de végrehajtásához három kézre van szükség. Méretezési-felhalmozási hibák, amelyeknél a tűréshatárok több alkatrészre vonatkoznak. Az öntött és az extrudált alkatrészek közötti illeszkedési problémák. Mindegyik javítható a prototípus szakaszában. 500 egység szállítása után drága javítani.

A csomagolás is prototípust kap. ISTA 2A cseppteszt-hat csepp 610 mm-ről minden felületre, élre és sarkra. Ha a termék eltörik, újratervezzük a csomagolást. Az alternatíva abban reménykedik, hogy a szállítmányozók gyengéden bánnak a szállítmányával.

DFM felülvizsgálat.Tervezés a gyártási elemzéshez. Hatékonyabban ágyazhatjuk be az alkatrészeket szabványos lapméreteken? Az akril 4'×8'-es méretű belföldön, 2050×3050 mm-es méretben érkezik ázsiai beszállítóktól. A kijelző kialakítása 85%-os anyagfelhasználást ér el, szemben az 55%-os kihasználtsággal,{8}}bárhogyan is a teljes lapért kell fizetni. Az 55%-os kialakítás egységenként többe kerül, mielőtt bárki hozzányúlna a lézerhez.

A CNC műveletek költséget jelentenek. Újratervezhetünk egy horonygeometriát, hogy kiküszöböljük a másodlagos megmunkálási lépést? Meg tudjuk változtatni a sugarat, hogy megfeleljen a szabványos szerszámoknak? Ezek az optimalizálások általában 8-15%-os költségcsökkentést érnek el a késztermék látható változása nélkül.

Termelés.Kalibrált berendezés dokumentált folyamatparaméterekkel. Lézeres vágás: teljesítmény, sebesség, fókusztávolság, légrásegítő nyomás-minden anyagtípushoz és vastagsághoz rögzítve. Az eltérés élelszíneződést (túl meleg) vagy hiányos vágásokat okoz, amelyek másodlagos kikészítést igényelnek (túl hideg). CNC irányítás: orsó fordulatszám, előtolás, forgácsterhelés, hűtőfolyadék áramlás. Az akril megolvad, ha a paraméterek rosszul futnak; a bit felfogja az olvadt műanyagot, és tönkreteszi a vágást.

Oldószeres hegesztés-itt számít a gyártó készsége a leginkább. Hegesztés-#3: víz-híg, kapilláris felhordás, 2-3 perc nyitott idő, szoros illesztést igényel minimális hézaggal. Hegesztés-#4: vastagabb, hézagkitöltő, hosszabb munkaidő, erősebb, de jobban látható fugavonal. #16 speciális alkalmazásokhoz, amelyek hosszabb pozicionálási időt igényelnek.

A kritikus szabály, amely elválasztja a jó gyártókat a rossz gyártóktól: a lánggal{0}}polírozott élek nem hegeszthetők oldószerrel. A lángpolírozás felületi feszültséget hoz létre az akrilban. Amikor az oldószer lánggal-polírozott anyaggal érintkezik, feszültségrepedés-több tucatnyi finom repedés keletkezik, amely a hézagból sugárzik. Ezt a hibamódot folyamatosan látjuk a versenytársak munkájában. Mindent lánggal fényesítenek, hogy látszódjanak, aztán csodálkoznak, miért hibásodnak meg az ízületek.

Azok az élek, amelyekhez oldószeres illesztések kerülnek, helyette gyémántcsiszolást kapnak. Mechanikai eljárás, stabil felület, megfelelő oldószeres kötés. Lángpolírozás csak azoknál az éleknél, amelyek nem lesznek ragasztva-a külső kerületi élek a kész kijelzőn.

Felületkezelés és grafika.Két elsődleges módszer eltérő közgazdaságtannal:

A keresztezési pont körülbelül 300{2}}500 egységre esik. Ez alatt az UV-nyomtatás nyeri a teljes költséget, annak ellenére, hogy a magasabb-egységnyi költség-növekszik a szerszámok amortizációja nélkül. Felette a szitanyomás gazdaságossága veszi át az uralmat az egyszerű egyszínű grafikáknál. A színátmenetekkel vagy fényképezéssel ellátott összetett grafikák hangerőtől függetlenül megmaradnak az UV-sugárzásnak.

Minőségellenőrzés.AQL mintavétel ANSI/ASQ szerint Z1.4.

For runs under 200 units, we inspect 100% of critical dimensions and all cosmetic surfaces. Larger production uses Level II sampling. Critical defects-functional failure, safety hazard, missing components-zero acceptance. Major defects (scratches >2cm, dimensional deviation >3 mm, látható ragasztómaradvány) az AQL 2.5-nél. Kisebb hibák (mikro-karcolások, enyhe színeltérés, porzárványok a nem-látható területeken) az AQL 4.0-nál.

Csomagolás és logisztika.Az egyedi polizsákok megakadályozzák a panelek közötti érintkezést. A hab saroktömbök elnyelik az ütközési energiát. A hullámkarton elválasztók különítik el az egységeket a mesterkartonokon belül. Nagy-értékű kijelzők esetén egyedi habbetétek a termék geometriájához igazítva.

A fő karton specifikációi számítanak. Az élnyomó teszt besorolása a tartályban lévő halmozási magasságnak megfelelő. A szállítási módnak megfelelő feltörési szilárdság-az óceáni rakomány több nedvességet lát, mint a levegőt, ezért különböző minőségű deszkákat igényel. Láttuk, hogy egész konténerszállítmányok érkeznek zúzott csomagolással, mert valaki 32 ECT-es kartondobozt adott meg egy olyan termékhez, amelyhez 44 ECT-re volt szükség.

ROI és költségelemzés

Az egyedi kijelzők üzleti esete a dokumentált értékesítési növekedéstől függ.

A POPAI kutatása azt mutatja, hogy a dedikált kijelzőkkel ellátott termékek 1,4-szeres alapértékesítést generálnak -40%-os növekedést csak a kijelző jelenlétéhez képest (popai.com). Ez a megállapítás több évtizedes tanulmányok során is következetes volt. A digitális elemekkel ellátott interaktív kijelzők 2-3-szoros konverziós fejlesztéseket mutatnak be az irányított pilótáknál. A beépített világítással és tesztelőkkel ellátott kozmetikai kijelzők rutinszerűen 15-25%-os kategória-eladásnövekedést produkálnak az alappolcokhoz képest.

Megtérülési számítás egy tipikus programhoz:

Még a konzervatív forgatókönyv is-1,5%-os konverziójavulás a termék láthatóbbá tételéből – kevesebb mint három hónap alatt megtérül a vizuális befektetés.

Teljes tulajdonlási költség

Az egységár nem a teljes költség. A nyitáskor a kozmetikai márka 23 000 dollárt költött a meghibásodott kijelzőkre, majd 31 000 dollárt a cserékre, plusz a belső koordinációs munkára, valamint a zászlóshajó üzletekben elrepedt lámpatestek miatti márkakárosodásokra. Az olcsóbb szállító választásából származó "megtakarításuk": 2,3-szor annyi, mint amennyibe a megfelelő specifikáció került volna.

A prémium szállító kevesebbe kerül, ha a helyszíni teljesítményt is beleszámítjuk. Ez az az érv, amely a finanszírozáson keresztül kapja meg a CapEx jóváhagyását.

Mennyiségi árképzés

Az üzembe helyezési költségek-mérnöki, prototípus-készítési, szerszámozási, első-cikkellenőrzési-költségek a megrendelés során amortizálódnak. A kis megrendelések aránytalanul megterhelnek.

A több helyszín egyetlen megrendelésben történő összevonása drámaian javítja az egység gazdaságosságát. A 200 -üzletben történő közzététel üzletenként 5 kijelzővel 1000 egységig terjed a mennyiségi kedvezmény szintjén. Ugyanaz az 1000 kijelző négy külön, 250 egységből álló tételként két év alatt 15-20%-kal többe kerül összesen.

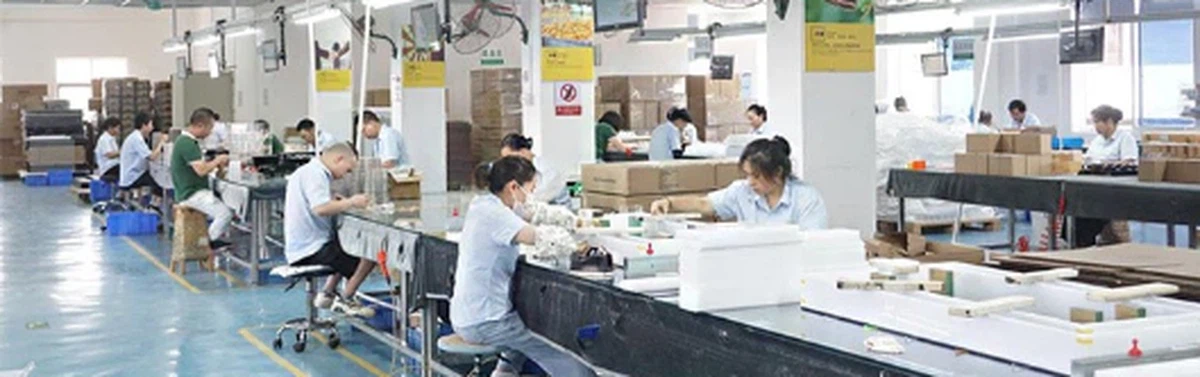

Velünk dolgozni

2007 óta gyártunk egyedi akril kijelzőket. A működő projektek mintázattal rendelkeznek: alapos specifikáció a gyártás előtt, prototípus validálás gyártási módszerekkel, és mérhetően dokumentált minőségi elvárások.

Örömmel tekintjük át a koncepciókat és adunk mérnöki visszajelzést a kereskedelmi megbeszélések előtt. Néha a legjobb eredmény az, ha elmondjuk az ügyfélnek, hogy a tervezése nem fog működni, és alternatívákat javasolni,{1}}kevesebb költséget jelent, mint egy olyat megépíteni, ami a kiskereskedelemben nem működik.

Hivatkozott szabványok: ASTM D4802 (PMMA besorolás), UL 8750 (LED berendezések), ISO 7823 (nemzetközi PMMA specifikációk). Értékesítési adatok a Point of Purchase Advertising Internationaltől, a popai.com. Anyagtulajdonságok a POLYVANTIS műszaki dokumentációjából.
